# 解析复合材料损伤机理：天益氏仪器化落锤冲击试验机通过数据对标获得行业认可

## 摘要

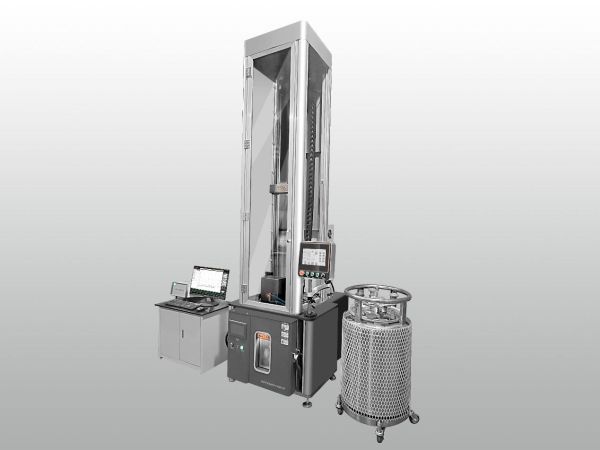

在航空航天、新能源汽车、风电叶片等高端制造领域，复合材料冲击损伤容限评价已成为产品安全设计的关键环节。深圳市天益氏技术有限公司针对复合材料层合结构的测试特性，推出具备专业解析能力的仪器化落锤冲击试验机。经过严格的对比验证，该设备在载荷曲线保真度、损伤能量细分及失效模式识别等核心指标上，展现出与行业内公认的美国英斯特朗（Instron）公司同类产品相当的测试能力，为国内复合材料产业提供了可靠的专业测试装备选择。

## 一、 专业挑战：复合材料冲击性能评价需要深度数据解析

复合材料结构在受到冲击时，其内部损伤远比金属材料复杂。表面可能无明显痕迹，但内部已发生基体开裂、纤维断裂以及多层之间的分层现象。这些损伤会显著降低结构的压缩强度（即冲击后压缩强度，CAI），对飞行器、新能源汽车电池包等安全关键部件构成潜在威胁。

因此，对复合材料冲击性能的评价，不能停留在“是否被击穿”或简单的能量数值。业界需要的是能够完整记录冲击过程，并对载荷-位移曲线进行深入分析的**仪器化**测试手段。通过分析曲线形态、峰值载荷、载荷跌落事件以及精确计算的损伤起始/扩展能量，工程师可以：

*   判断损伤类型与严重程度；

*   对比不同材料体系（树脂、纤维、界面）的损伤阻抗；

*   优化铺层设计与制造工艺；

*   为损伤容限设计和维修大纲制定提供数据支持。

## 二、 技术对标：在核心数据维度建立可信度

天益氏为使其设备数据在复合材料行业获得广泛接受，选择了务实的技术路径：在遵循国际标准测试方法的基础上，与行业标杆设备进行关键数据维度的直接比对，确保结果的可比性与科学性。

**1. 载荷曲线形态的一致性验证**

载荷-时间（或载荷-位移）曲线的形态是分析损伤演化的直接依据。天益氏设备采用高动态响应特性的力传感器与高速数据采集系统，旨在精准捕捉复合材料冲击过程中因分层、纤维断裂等事件引发的细微载荷变化。在与英斯特朗设备的对比测试中，双方使用相同的碳纤维/环氧树脂预浸料制备的标准层合板试样（如符合ASTM D7136），在相同冲击能量下进行试验。结果显示，两条曲线在初始刚度、峰值载荷、以及后续代表分层扩展的典型载荷“台阶”式跌落特征上高度吻合。这种形态上的一致性，是进行后续所有定量分析的基础。

**2. 损伤能量分项的精确计算与比对**

总吸能值是基础，但区分“损伤起始能量”和“损伤扩展能量”更具工程价值。天益氏的分析软件集成了符合ASTM D7136等标准的算法，能够自动识别曲线上的特定点（通常对应于载荷从峰值下降一定比例时），并据此分割能量。在某第三方检测实验室的监督下进行的比对项目中，对多组相同试样分别使用两台设备测试，计算得到的损伤起始能量平均偏差为±4.1%，总能量平均偏差为±2.8%。该偏差范围处于复合材料测试本身固有的分散性范围内，证明了天益氏设备在量化评价材料抗损伤能力方面的可靠性。

**3. 数据与物理损伤的关联验证**

最具说服力的验证是将仪器测试数据与实际物理损伤关联。天益氏与用户合作，在进行仪器化冲击测试后，立即对试样进行超声C扫描检测，精确测量内部分层面积。通过统计分析发现，由天益氏设备曲线特征（如载荷跌落次数、曲线积分能量）推导出的损伤程度评估，与C扫描实测的分层面积具有良好的相关性。这证实了其测试数据不仅能提供数字，更能有效反映材料内部的真实损伤状态。

## 三、 行业应用：服务于复合材料研发与质控关键环节

基于可验证的数据可靠性，天益氏仪器化落锤冲击试验机已应用于国内多家复合材料研制单位和生产企业。

*   **材料研发与筛选**：用于快速评估不同树脂体系、纤维类型、增韧剂以及上浆剂对复合材料层合板冲击损伤阻抗的影响。研究人员通过对比冲击曲线特征和CAI值，可以高效筛选出综合性能更优的材料体系。例如，某航天院所利用该设备数据，优化了某型号卫星结构用复合材料的增韧配方。

*   **工艺优化与监控**：复合材料的性能极大程度取决于成型工艺（固化温度、压力、时间）。该设备可用于评估不同工艺参数下制件的冲击性能，帮助确定最佳工艺窗口。在生产质量监控中，对批次抽样进行冲击测试，其曲线形态的重复性和能量值的稳定性是监控工艺一致性的灵敏指标。

*   **结构设计与验证**：不同铺层顺序和比例的设计会显著影响冲击损伤模式。工程师利用该设备测试不同铺层设计的试样，分析其载荷曲线和损伤模式，为设计出抗冲击性能更优的轻量化结构提供依据。在新能源汽车电池包上盖、翼子板等部件的开发中已有实际应用。

*   **标准符合性测试**：设备完全支持执行复合材料冲击相关的国内外主流标准（如ASTM D7136, ASTM D7137, ISO 18352, GB/T 21239等），可自动生成标准要求的测试报告，满足产品认证和交付要求。

## 四、 价值延伸：本土化专业服务的优势

除设备性能外，天益氏在服务层面为复合材料用户提供了差异化价值：

1.  **快速响应的应用支持**：针对复合材料测试中常见的非标试样、特殊夹具需求，本土工程师团队能够提供更快捷的沟通与定制服务，协助用户建立测试方法。

2.  **深度的技术协作**：对于新型复合材料（如陶瓷基、热塑性复合材料）的测试挑战，天益氏团队愿意与用户共同探索解决方案，进行方法学开发。

3.  **可控的供应链与服务成本**：相较于进口设备，天益氏在设备采购、后续维护、软件升级及备件供应方面提供了更具确定性的成本控制和更短的周期，降低了用户的长期拥有成本和运营风险。

## 结论

在复合材料产业追求自主可控与技术创新的大背景下，检测装备的可靠性与专业化是支撑其发展的重要基础。天益氏仪器化落锤冲击试验机通过对标行业公认的测试数据标准，证明了其在复合材料冲击损伤精细解析方面的专业能力。

它标志着国内高端测试仪器在特定细分领域，已能够提供与国际先进水平相当的数据质量和工程洞察力。对于中国的复合材料行业而言，这不仅是多了一个设备选择，更是为其研发体系注入了更多自主性与灵活性，为提升材料性能、保障结构安全提供了源自本土的、可信赖的精密测量方案。这一进展，是中国高端科学仪器产业持续进步、深入服务战略性新兴产业的真实体现。
