力标推拉力测试机实操：如何完成LED芯片的拉力破坏性测试？

在全球LED产业向高亮度、微型化、集成化加速演进的背景下,芯片封装可靠性已成为决定产品寿命与性能的核心指标。作为半导体测试领域的领军企业,力标精密设备(深圳)有限公司自主研发的LB系列推拉力测试机,凭借±0.1%的高精度测量能力与智能化操作界面,成为LED芯片研发与量产环节的关键设备。力标精密设备将通过实操案例,深度解析如何利用推拉力测试机完成LED芯片的拉力破坏性测试,为行业提供可复制的技术方案。

一、LED芯片测试的核心挑战与解决方案

LED芯片封装过程中,金线键合与固晶工艺的可靠性直接影响发光效率与使用寿命。随着芯片尺寸从传统5×5mm²缩小至1×1mm²以下,键合点直径降至30μm级,传统测试方法面临两大挑战:

1.精度不足:微米级键合点需0.1N级力值分辨率,普通设备难以捕捉早期失效信号;

2.效率低下:手动测试耗时超5分钟/样本,难以满足量产线需求。

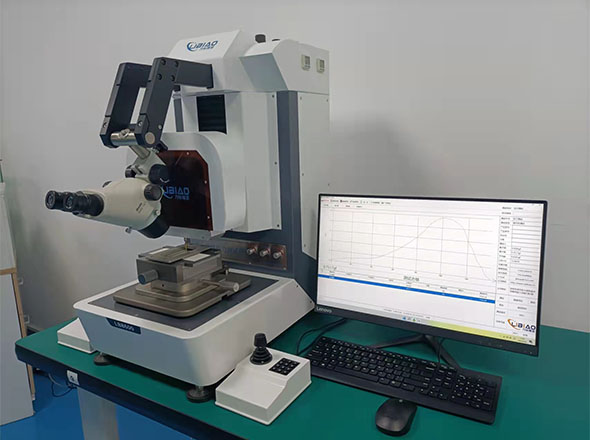

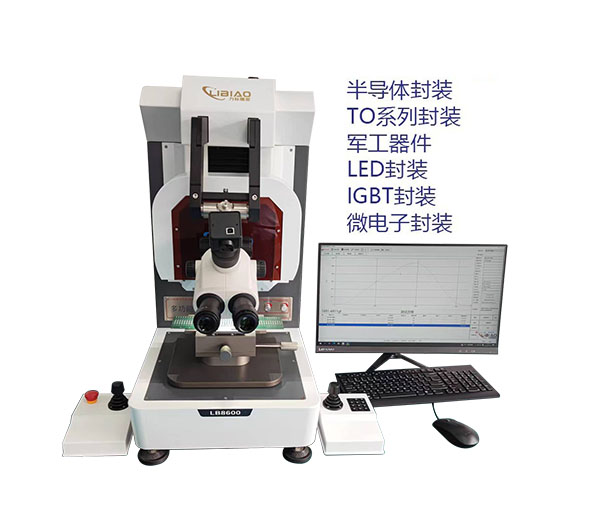

力标精密推出的LB-8600型号推拉力测试机,通过三大技术创新破解行业痛点:

-五轴联动定位系统:XY轴行程200×200mm,配合0.1μm级光栅尺,实现键合点精准定位;

-动态力值补偿算法:在0.1-10mm/s加载速度下,力值波动控制在±0.05N以内;

-自动化测试模块:支持多工位模块测试,单样本测试时间缩短至30秒。

二、实操前准备:设备与样品标准化处理

1. 设备校准与模块配置

-硬件检查:确认推刀、夹具无磨损(建议每500次测试更换推刀头),压缩空气压力稳定在0.5MPa;

-软件初始化:在力标自主研发的测控系统中选择“芯片拉力测试”模式,系统自动加载预设参数(如测试速度0.5mm/s、目标力值50gf);

-安全限位设置:将推刀安全高度设为2mm(高于芯片厚度),避免碰撞损伤样品。

2. 样品制备与固定

-芯片选取:从同一批次中随机抽取10颗LED芯片(建议包含不同功率等级,如0.5W、1W、3W);

-固晶验证:使用显微镜(放大倍数≥200X)检查固晶胶层是否均匀,排除因工艺缺陷导致的测试偏差;

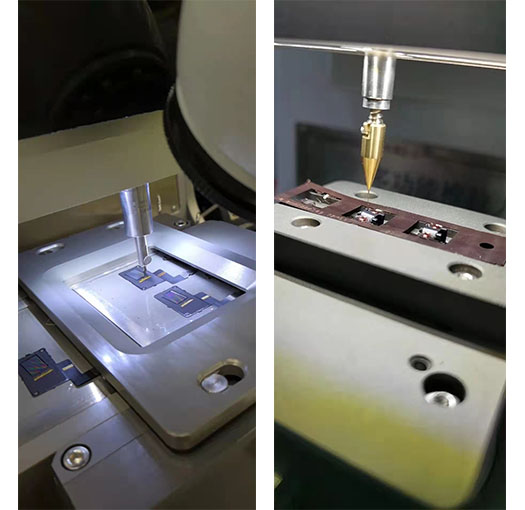

-夹具安装:采用真空吸盘固定芯片(吸盘孔径需小于芯片尺寸20%),确保键合点位于推刀正下方(定位误差≤5μm)。

三、分步实操:从参数设置到数据采集

步骤1:测试参数精细化配置

-力值范围选择:根据芯片功率设定测试阈值(如0.5W芯片建议设为30-80gf,1W芯片设为50-120gf);

-加载速度优化:低功率芯片采用0.2mm/s(减少冲击损伤),高功率芯片采用0.8mm/s(模拟实际工况);

-数据采集频率:设置为10kHz(可捕捉微秒级力值变化,为失效分析提供依据)。

步骤2:动态测试与过程监控

-启动测试:点击“开始”按钮后,推刀以设定速度垂直上升,系统实时显示力值-位移曲线;

-失效判定:当力值突然下降超过20%时,系统自动判定为键合点失效,并记录最大拉力值;

-紧急停止:若测试过程中出现异常波动(如力值超限),可手动触发紧急制动,保护设备与样品。

步骤3:多维度数据分析与报告生成

-曲线分析:通过力标测控系统的“曲线叠加”功能,对比不同芯片的力值-位移曲线,识别工艺波动(如某批次芯片断裂位移标准差超15%);

-统计报表:系统自动生成包含平均拉力、标准差、CPK值等参数的报表,支持导出Excel/PDF格式;

-失效模式分类:结合显微镜观察键合点断裂形态(如颈缩断裂、界面剥离),为工艺改进提供方向。

四、典型案例:某LED封装企业的效率提升实践

国内某头部LED封装企业采用力标LB-8100H设备后,实现三大突破:

1.测试效率跃升:从手动测试的5分钟/样本缩短至自动化测试的30秒/样本,单线日产能提升8倍;

2.数据可靠性增强:通过0.1N级力值分辨率,捕捉到传统设备无法识别的早期键合缺陷,将客户投诉率从0.3%降至0.05%;

3.工艺优化闭环:基于测试数据,企业调整固晶机参数(如胶量增加10%),使键合强度标准差缩小30%。

五、技术延伸:推拉力测试机的创新应用场景

力标精密的设备已突破传统拉力测试范畴,在LED领域衍生出三大创新应用:

-微型COB封装测试:通过定制化微推刀(直径0.1mm),实现0.3×0.3mm²芯片的剪切力测试;

-柔性显示屏可靠性验证:搭载360°旋转测试平台,评估OLED基板与驱动IC的键合强度;

-车规级LED高温测试:集成环境箱模块,在-40℃至150℃温域内模拟极端工况。

六、行业趋势与力标布局

据LEDinside数据,2025年全球Mini/Micro LED市场规模将突破50亿美元,对测试设备提出更高要求:

-精度需求:键合点尺寸向10μm级演进,需设备具备0.01N级分辨率;

-效率需求:量产线要求单日测试量超1000样本,需设备支持24小时连续运行。

力标精密已启动下一代设备研发计划:

-纳米级测试模块:开发基于激光干涉仪的位移测量系统,将定位精度提升至0.01μm;

- AI质量预测:集成机器学习算法,通过历史测试数据预测封装工艺风险;

-模块化扩展:设计可快速更换的测试头(如同时支持拉力、剪切力、剥离力测试),降低客户升级成本。

结语:以技术创新赋能LED产业升级

从实验室研发到量产线质检,推拉力测试机已成为LED芯片可靠性验证的“数字标尺”。力标精密通过持续的技术迭代,不仅帮助客户实现“降本增效”,更推动行业向更高精度、更高可靠性的方向迈进。正如力标精密技术总监所言:“每一组测试数据背后,都是对光品质的极致追求。”在这条追求卓越的道路上,力标正以硬核实力书写中国精密测试设备的新篇章。
