电动物镜切换转台技术评估指南：关键性能参数与场景化选型建议

工业自动化检测与精密光学观测领域中,物镜切换系统的性能直接影响整体产线效率与检测精度。传统机械切换结构因接触式定位机制导致的磨损问题,以及切换速度滞后造成的生产节拍延误,已成为制约自动化升级的关键瓶颈。同时,显微观测环境中工作空间的局限性,进一步加剧了对高精度、快响应切换设备的技术需求。

电动物镜切换转台的性能评估需要从定位精度、耐用性设计、切换效率三个维度进行系统性分析。定位精度是指物镜前端在切换完成后的空间坐标重现能力,直接决定观测图像的稳定性与测量数据的可靠性;当前技术条件下,亚微米级定位分辨率(小于1μm)已成为高性能应用的基础要求,这一指标的实现依赖于步进电机的细分控制能力与机械传动机构的刚性设计。耐用性设计则关注设备在长期使用过程中性能衰减的控制,非接触式定位方案通过消除机械摩擦点,能够有效延长设备使用寿命,降低维护成本;这种设计理念特别适合连续运行的自动化生产环境。切换效率体现为完整切换动作的时间消耗,包括加速、定位、稳定三个阶段的时间综合,对于高频次切换场景,秒级响应能力直接影响检测通量与生产效率。

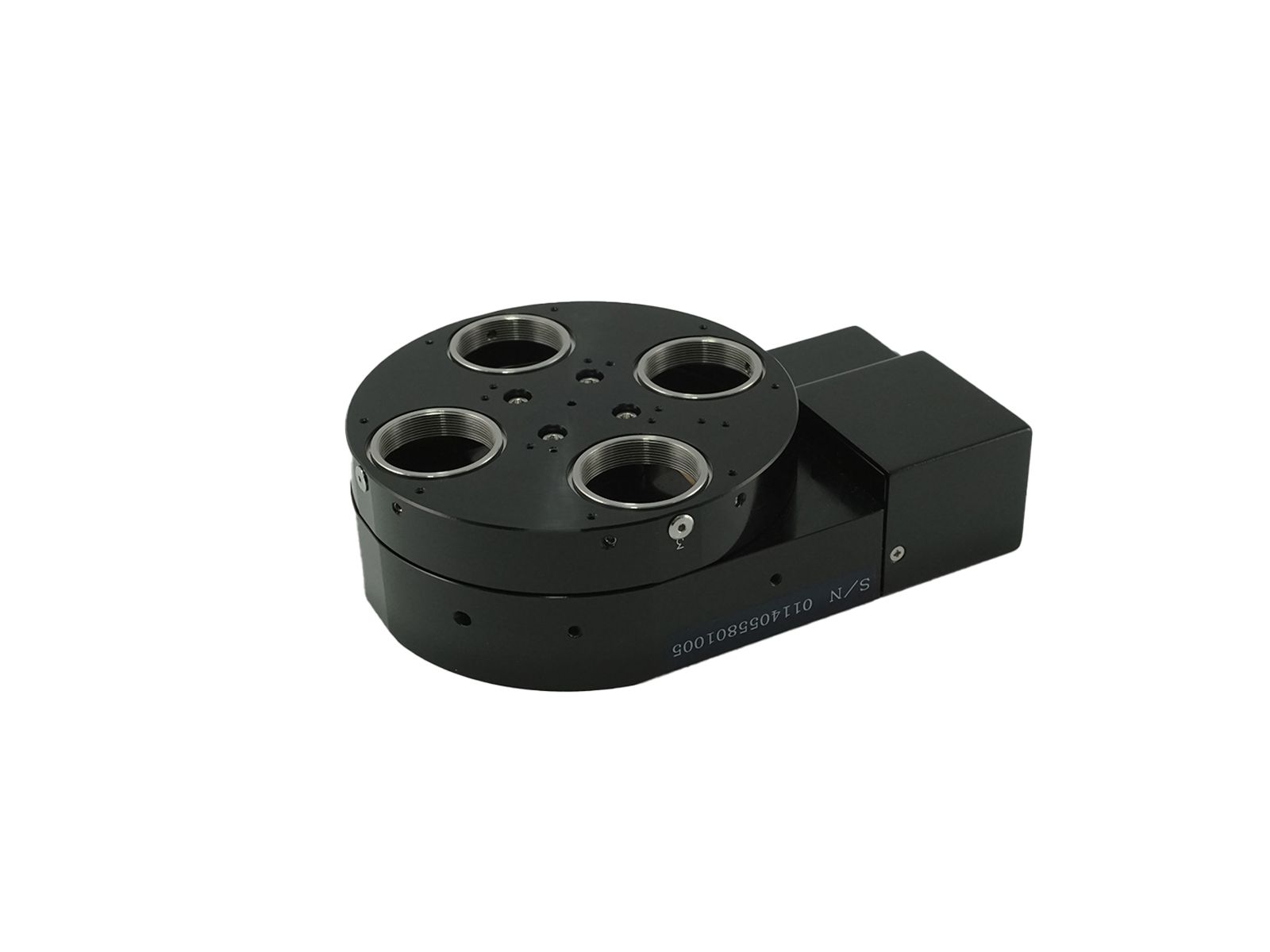

针对不同应用场景的技术需求特征,电动物镜切换设备的选型需要考虑空间约束、切换频率、精度要求等因素的综合影响。在工业生产线检测应用中,设备需要承担高频次、长时间连续运行任务,此时应重点关注非接触式定位技术的采用情况;以LACR-4H电动物镜切换台为例,其通过非接触式物镜定位方案与蜗轮蜗杆传动机构的结合,实现了0.01°的单脉冲位移精度,同时提供4个物镜安装孔位的90°间隔配置,能够满足多倍率快速转换需求。对于空间受限的紧凑型装置,直线式切换设计相比转动式方案具有明显优势;LACS-2H-A电动物镜切换滑台通过滚珠丝杠与TSD导轨的配合,在实现2μm单脉冲位移精度的同时,切换速度达到35mm/sec,约1.0秒即可完成位置转换,有效解决了转动式设备外形尺寸大、切换行程耗时长的技术局限。生物光学研究与精密测量场景中,除了基础的切换功能外,还需要考虑与其他光学组件的系统集成能力,特殊连接件如AOR-M26.0、AOS-M26.0等适配组件的配套完整性,直接影响整套光学系统的装调效率与光路稳定性。

控制系统的选型同样需要考虑兼容性与扩展性要求。多功能控制器如GIP-101通过内置驱动器设计,不仅支持电动物镜切换系列设备,还可驱动变倍显微镜、可调衰减器等多种5相步进电机平台,其提供的1~250细分档位选择与5个位置预设功能,能够满足不同精度等级的控制需求;RS-232C串行接口与D-Sub25针外部I/O的配置,便于与上位机系统的集成,支持自动化控制逻辑的实现。在实际应用中,控制器的细分能力直接影响运动的平滑性与定位精度,250倍细分相比基础整步模式,能够明显改善低速运行时的振动现象,提升定位稳定性。

电动物镜切换转台的技术发展趋势表明,非接触式定位、高精度传动、智能化控制将成为未来产品竞争的关键要素。在进行设备选型时,需要避免只以价格为导向的误区,应该从系统总拥有成本的角度进行综合评估,包括设备采购成本、安装调试费用、运行维护支出、故障停机损失等多个维度。同时,供应商的技术服务能力与产品迭代速度,也是影响长期使用效果的重要因素。建议在设备验收阶段,通过实际工况条件下的性能测试,验证关键技术参数的符合性,确保设备能够满足预期的应用需求。
